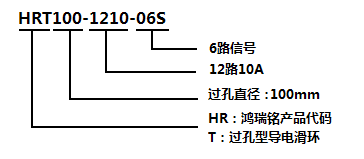

HRT100系列
HRT100是鴻瑞銘的標準系列過孔滑環，過孔直徑為100mm(適用任何<=100mm)，外徑為185mm全鋁合金結構的整體式精密導電滑環。支持電壓380VAC/VDC，電流信號(2A)，10A 及10*倍率。
能完全滿足360°無限制旋轉的動力、信號及流體介質混合傳輸；采用纖刷技術，多觸點，相比較同類產品其性能更穩定；貴金屬刷及軍工鍍層處理，低躁音、低磨損，超長的使用壽命；標準化、模塊化設計，規格齊全。
典型應用
包括工業機器-加工中心，旋轉工作臺、旋轉塔臺、實驗設備、電纜卷筒、工程機械、包裝設備、堆垛機、磁性離合器、工藝控制設備、展覽/顯示設備、醫療設備、旋轉傳感器、緊急照明設備、機器人等等
|
電氣性能 Electrical Spec. |
|
|
額定電壓 Rating voltage |
380VAC |
|
額定電流 Rating current |
5A/路,10A/路 5A /Ring,10A /Ring |
|
絕緣電阻Insulation resistance |
1000MΩ@500VDC |
|
耐壓 Dielectric strength |
600VDC@50HZ |
|
電氣噪音 Electrical noise |
10mΩ@6VDC,50mA,5Rpm |
|
機械性能 Mechanical Spec |
|
|
轉速 Speed |
300Rpm |
|
扭矩 Torque |
60N.cm |
|
防護等級 Seal class |
IP54--IP68 |
|
接觸材料 Contact material |
貴金屬 Precious Metal |
|
導線規格 Lead Wire |
12色1.0mm2Teflon高溫線 |
|
環境性能 Environment |
|
|
工作溫度 Working temperature |
-40℃~+80℃ |
|
環境濕度 Humidity |
10% to 90% RH |
|
環保認證 Materials |
Lead Free,RoHS compliant |
|
CE Certified |
YES |
|

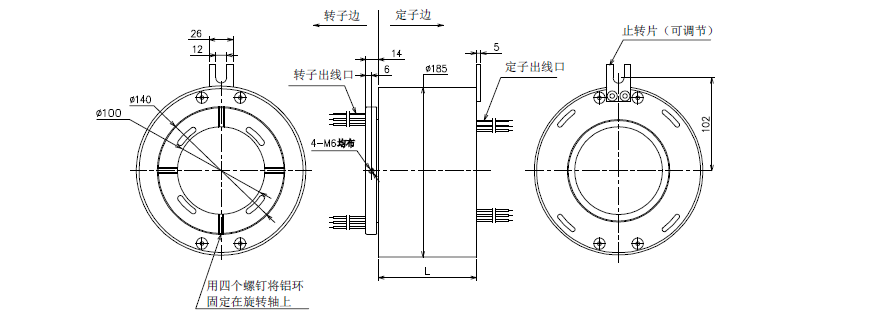

安裝導電環 Slip ring installation |
|
|
如圖所示：將導電滑環裝在傳動軸需要的位置，用轉子上四個 |
|
|
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。 |
|
|
As shown on the right picture，position the slip ring in the |
|
|
desired location and tighten it to the shaft by four set screws. |
|
|
Anti-Rotation tap is used for connecting the stator of slip |
|
|
ring with the stationary member of euipment. |
|
|
注意事項 CAUTION: |
|
|
|
|
|
導電滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。 |
|
|
If possible geometric mismatching between the customer's |
|
|
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure. |
|
|
|
|
|
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring. |
|
因為滑環和客戶具體應用之間可能存在機械誤差，不推薦在
|
◆ 導線長度 |
|
◆ 可選法蘭安裝 |
|
◆ 可指定出線方式 |
|
◆ 最大可支持:1-126路 |
|
◆ 防護等級：IP65,IP68 可選 |
|
◆ 高溫定制可達 280 度 |
|
◆ 可選航空接頭 |
|
◆ 屏蔽電纜 |
|
◆ 傳輸頻率可達500MHz |
|
◆ 可混合高速率數據傳輸（以太網傳輸,USB,Profibus） |
|
◆ 熱電偶信號混合 |
|
◆ 氣壓/液壓 混合 |
|
◆ 信號，同軸電纜，功率線混合 |
|
◆ 高壓、大電流定制(1000A,1萬伏） |
|
◆ 軍工級別 |
